DOT1Q - חלוקה לוגית בראוטר

דף הבית // סימולציית רשת // DOT1Q - חלוקה לוגית בראוטר
 שלב א' - הוספת הציוד
 שרטטו רשת בתוכנה Packet Tracer ובה :
1 ראוטר (נתב)
2 סוויצ'ים (= מתגים)
6 מחשבים - לכל סוויץ 3 מחלקות של מחשבים





 שלב ב' - חיבור כבלים
  •  הוסיפו כבלים מלוח הציוד
  • חברו בין המתגים -  ע"י כבל מוצלב Cross-Over Cable
  • חברו את המחשבים למתג - ע"י כבל ישיר Straight-Through Cable
שלב ג' - הגדרת מתגים משניים Switch

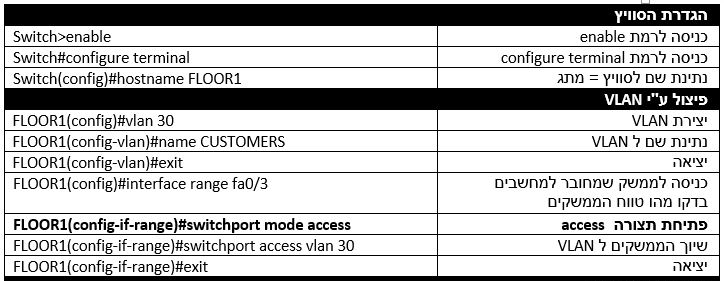

הגדירו את המתגים דרך פקודות טקסט ב CLI :
  • יצירת VLAN
  • שיוך VLAN
  • פקודת תצוגה show vlan
שלב ד' - הגדרת מתג ראשי Switch

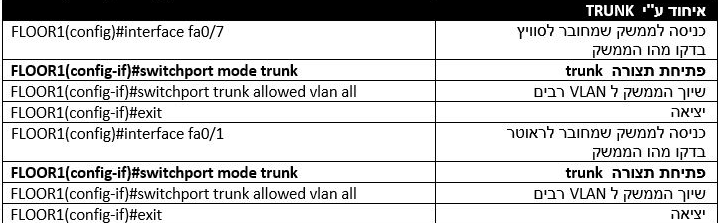

הגדירו את המתגים דרך פקודות טקסט ב CLI :
  • יצירת VLAN
  • שיוך TRUNK

  • פקודת תצוגה show int trunk





שלב V' - הגדרת נתב Router



  • הוסיפו נתב מלוח הציוד
  • הגדירו את  הנתב ע"י פקודות ב CLI בדרך הבא :






שלב ה' - הגדרת מחשב
  • הוסיפו  מחשבים מלוח הציוד.
  •  קבלו כתובת ה IP באופן דינימי בדרך הבאה:
  • לחצו על צלמית המחשב  = כרטסת Desktop  =  כפתור IP Configuration  =  DHCP
  • שימו לב  ! - אין צורך להקליד  DNS  .


שלב ו' – שליחת חבילת מידע
  •  בדקו  את התיקשורת בין המחשבים באחת הדרכים הבאות :
  • דרך הסימולציה - שליחת מעטפה בין 2 מחשבים ברשתות השונות  Edit Filters - ICMP
  • דרך חלון הפקודות - שולחים פקודת PING ממחשב אחד למחשב שני Desktop = Command Prompt​
  1. בין 2 מחשבים VLAN   דומה  - VLAN 40 / VLAN 40
  2. בין 2 מחשבים VLAN   שונה  - VLAN 20 / VLAN 30

שלב ז' – סיכום







העתיקו מהסוויץ את תצוגת הגרפית של התוצאות

רשימת VLAN             ע"י ריחוף מעל הסוויץ :



  •



​העתיקו מהראוטר את תצוגת הגרפית של התוצאות           ​רשימת  DOT1Q            ​ ע"י ריחוף מעל הראוטר
